ADMIRAL AX 453
Reer säkerhetsljusridå
Artikelnummer:1334202
Ljusridå för personsäkerhet med automatisk eller manuell återställning samt EDM. Handskydd.
Snabbfakta
Säkerhetsnivå:
Typ 4 - PL e
Aktiv höjd:
460 mm
Upplösning:
30 mm
Max räckvidd:
18 m
Återställning:
Integrerad - Valbart automatisk eller manuell
Typ:
Sändare / Mottagare
Allmänt
- Ljusstråleskydd 35 x 45 mm, Typ 4, SILCL 3, PL e, Kat. 4.
- Ljusstråleskyddet är enkelt att installera och kräver inte någon programmering vilket även gör den enkel att vid behov byta ut. Konfigurering sker via anslutning av M12, 5-ledad alternativt 8-ledad kontakt beroende på vilka funktioner modellen har.
- Maximal längd på kabeln (oskärmad) är 100 m.
- Ingående delar: sändare, mottagare och fästen.
Teknisk data
| Produktfamilj: | ADMIRAL |
| Typ: | Sändare / Mottagare |
| Säkerhetsnivå: | Typ 4 - PL e |
| Aktiv höjd: | 460 mm |
| Skydd: | Hand |
| Max räckvidd: | 18 m |
| Återställning: | Integrerad - Valbart automatisk eller manuell |
| Övervakningsfunktion: | Integrerad |
| Responstid: | 7 ms |
| Antal ljusstrålar: | 24 |
| Typ av säkerhetsutgång: | 2 st felsäkra PNP (500 mA vid 24 V dc) med skydd mot kortslutning, överlast- och polaritetsskydd |
| Säkerhetsutgångar: | 2 OSSD PNP (500 mA vid 24 V dc) |
| Indikering: | 7 segments display samt LED indikering för status och diagnostik |
| Max längd på anslutningskabel: | 100 m |
| Totalhöjd: | 561 mm |
| Dimensioner: | 35 x 45 mm |
| Skyddskapsling: | Ingen |
| Infästning: | Fäste LS för bakre eller sido T-spår (inkluderade) eller topp och bottenmonterade svivelfästen SFB (tillval) |
| Upplösning: | 30 mm |
| Matningsspänning: | 24 V dc ± 20% |

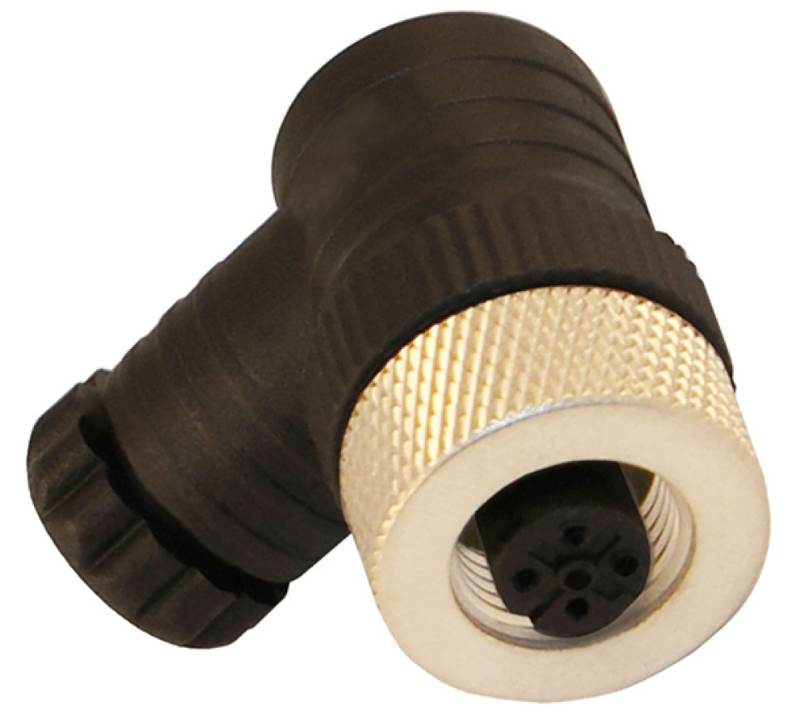

| Anslutning: | M12 5-polig kontakt (sändare), M12 8-polig kontakt (mottagare) |
| IP-klass: | IP65 |
| Driftstemperatur: | 0 ... 55 °C |
| Godkännande / Standarder: | CE; TÜV SUD; UL Listed ESPE; RoHs |
| Tillverkare: | Reer S.p.A. |
