Ljusridåer för industriportar, grindar & hissar

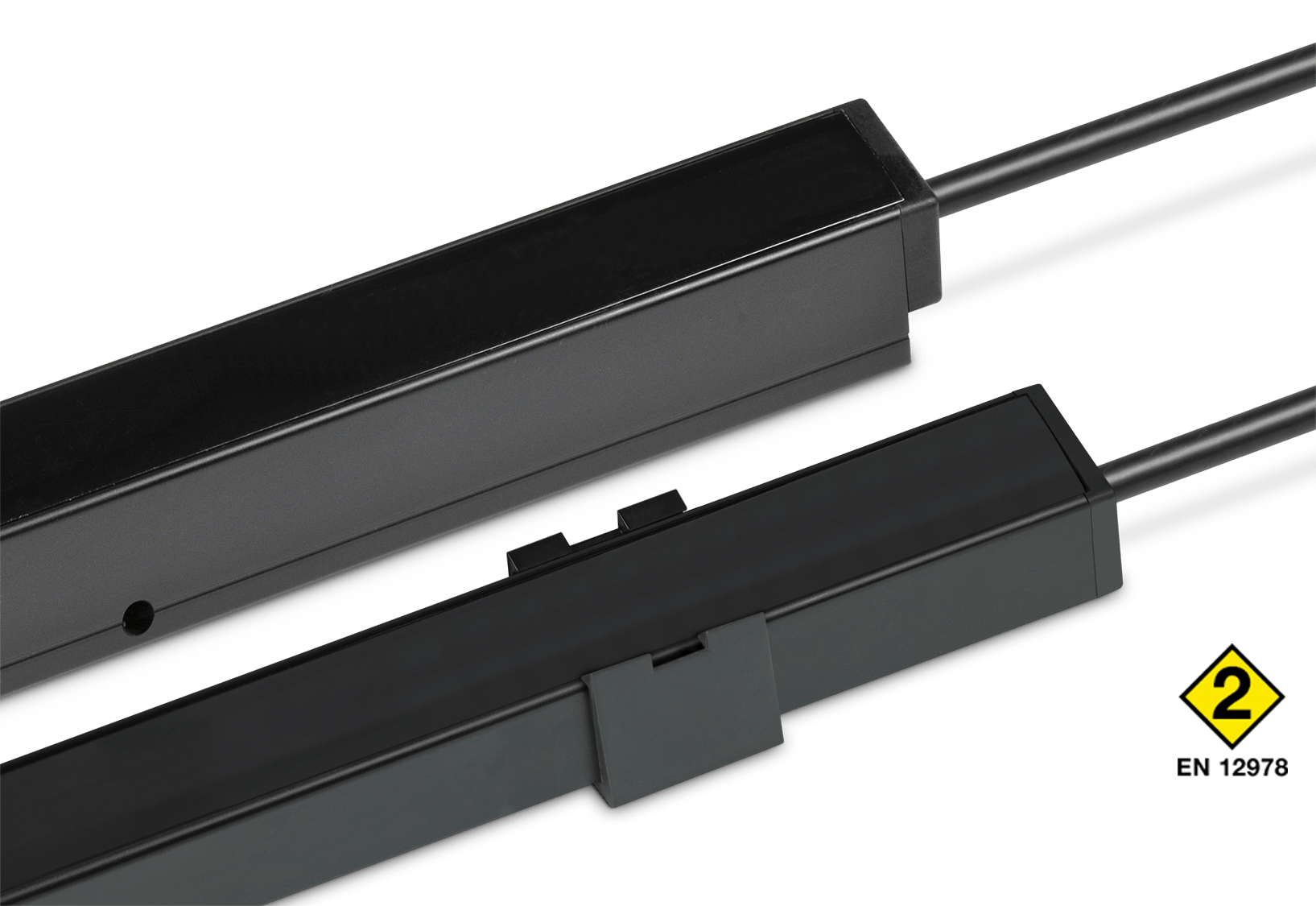

SG 2 är en ljusridå som är specialdesignad för ombyggnad av hissar. Sändaren SGT och mottagaren SGR är tillverkade i aluminium och finns i slim line utförande (10 x 28 mm).

Sändare och mottagare matas med 12 – 36 V dc. Mottagaren har en Solid State Reläutgång samt möjlighet att välja ljus eller mörkerkoppling. På sändaren finns förutom matningspänning även ingång för testfunktion, där sändaren temporärt släcks ned.

Ljusridån finns med Time-out funktion där upp till två ej närliggande kanaler automatiskt kopplas bort om någon av strålarna brutits i mer än 10 sekunder.

Den automatiska känslighetsjusteringen (AST) säkerställer att ingen inställning krävs vid driftsättning. Systemet reglerar hela tiden ljusstyrkan på varje enskild kanal vilket möjliggör både fast och rörligt montage av ljusridåerna. En eventuell nedsmutsning av frontglaset kompenseras automatiskt genom att AST-funktionen ökar ljusintensiteten.

Blankningfunktionen tillåter att upp till tio av de översta ljusstrålarna kan kopplas bort genom övertäckning i samband med uppstarten. På detta vis kan man få ljusridån att ignorera eventuella stag som annars hade påverkat funktionen.

Både sändare och mottagare har felpolningsskydd. Utgången är dessutom försedd med kortslutningsskydd.

SG 10 är ett ljusridåsystem avsett för portar eller andra applikationer där lång räckvidd efterfrågas. Sändaren SGT och mottagaren SGR är tillverkade i strängsprutad aluminium och levereras i vattentätt utförande (10 x 28 mm).

Sändare och mottagare matas med 12 – 36 V dc. Mottagaren har en Solid State Reläutgång samt möjlighet att välja ljus eller mörkerkoppling. På sändaren finns förutom matningspänning även ingång för testfunktion, där sändaren temporärt släcks ned. SG 10 finns även i utförande Master/Slave.

Den automatiska känslighetsjusteringen (AST) reglerar hela tiden ljusstyrkan så att varje kanal alltid arbetar optimalt. Eftersom ljusstyrkan regleras automatiskt krävs ingen injustering vid installation. Systemet kompenserar också för eventuell nedsmutsning under drift.

SG 10 har en unik processteknologi som reducerar dess känslighet mot yttre störningar såsom nedfallande regn och snö mellan sändare och mottagare.

Både sändare och mottagare har felpolningsskydd, och utgången har dessutom kortslutningsskydd.

Spaceguard SG 11 är en ljusridåserie som består av sändare (SGT) och mottagare (SGR). Systemet består även av en  kontrollenhet (SGC 11). Ljusridåerna är tillverkade i aluminium och kan erhållas i slim line (10 x 28 mm) eller leading edge (37,5 x 13 mm).

Kontrollenheten SGC 11 har manuell och automatisk känslighetsjustering. I manuellt läge regleras känsligheten med en potentiometer. Via DIP-switchar kan man ställa in lång/kort räckvidd och ljus/mörkerkoppling. Kontrollenhet har reläutgång eller relä/NPN utgång. Det finns möjlighet att försätta mellan 4 och 32 strålar i Time-out. Funktionen kopplar automatiskt bort ljusstrålar som varit permanent brutna under en förinställd tid (0,3 till 10 minuter).

I kontrollenheten finns även en mikroprocessor som hela tiden övervakar funktionen hos sändare och mottagare. Vid ett eventuellt fel t.ex kabelbrott, återgår utgångsreläet till säkert läge och alarm erhålles via summerton och LED indikering. SGC 11 finns även i version med utgång för alarm och Time-out via NPN transistor.

SGC 11 är en kontrollenhet som arbetar tillsammans med sändare SGT och mottagare SGR ur SG 11 serien.

Kontrollenheten har manuell och automatisk känslighetsjustering. I manuellt läge regleras känsligheten med en potentiometer. Via DIP-switchar kan man ställa in lång/kort räckvidd och ljus/mörkerkoppling. Kontrollenhet har reläutgång eller relä/NPN utgång. Det finns möjlighet att försätta mellan 4 och 32 strålar i Time-out. Funktionen kopplar automatiskt bort ljusstrålar som varit permanent brutna under en förinställd tid (0,3 till 10 minuter).

I kontrollenheten finns även en mikroprocessor som hela tiden övervakar funktionen hos sändare och mottagare. Vid ett eventuellt fel t.ex kabelbrott, återgår utgångsreläet till säkert läge och alarm erhålles via summerton och LED indikering. SGC 11 finns även i version med utgång för alarm och Time-out via NPN transistor.

SG 15-serien är speciellt utformad som en säkerhetsanordning för dörrar och portar. Systemet är godkänt av TÜV för att vara en E-enhet enligt EN 12453, vilket gör att det kan vara en fristående säkerhetsanordning på en motordriven dörr eller grind.

SG 15 består av en fristående sändare, SGT och mottagare, SGR, som ska placeras mitt emot varandra. Detektorerna är inrymda i kompakta, men robusta, aluminiumprofiler, tillgängliga i två olika utföranden K-profil 19,5x14,8 mm eller G-profil 19,5x21,3 mm.

Systemet matas med 12-30 V DC och mottagaren har antingen en Solid State Reläutgång eller en 900 Hz OSE utgång. På modeller med Solid State Relä utgång har både SGT och SGR en testingång som aktiveras samtidigt för systemtest. Funktionen för automatisk signalspårning (AST) säkerställer att inga inställningar eller justeringar på plats krävs. Signalen för varje enskild kanal justeras automatiskt, vilket kompenserar för felinställning och föroreningar under drift.

SG 15 har funktionen sekventiell blanking som gör att ljusridån kan placeras i styrspåren på en industriport, där dörren går direkt framför skyddsområdet och avbryter strålarna sekventiellt från topp till botten. Funktionen säkerställer att systemet kan skilja mellan dörren och ett föremål genom att ignorera strålarna som hindras av den rörliga dörren samtidigt som de nedanstående återstående ljusstrålarna lämnas aktiva för att detektera ett föremål under dörrkanten.

Både sändare och mottagare har felpolningsskydd. Mottagaren har dessutom kortslutningsskydd på utgången.

SG 16-serien är speciellt utformad som en säkerhetsanordning för dörrar och portar. Systemet är godkänt av TÜV för att vara en E-enhet enligt EN 12453, vilket gör att det kan vara en fristående säkerhetsanordning på en motordriven dörr eller grind.

SG 16 består av en fristående sändare, SGT och mottagare, SGR, som ska placeras mitt emot varandra. Detektorerna är inrymda i mycket kompakta men robusta aluminiumprofiler, med måtten 12 x 14 mm. Ljusridåerna monteras enkelt med medföljande plast clips. För extra skydd av ljusridån kan frontskydd monteras.

Systemet matas med 10-30 V dc och mottagaren har antingen en Solid State Reläutgång eller en 900 Hz OSE utgång. På modeller med Solid State Relä utgång har både SGT och SGR en kontrollingång som aktiveras samtidigt för antingen systemtest eller för inställning av statisk blanking som innebär att systemet permanent blankar utvalda ljusstrålar. Statisk blankning är endast tillgänglig på modeller med ljusstrålemönster C1.

Funktionen för automatisk signalspårning (AST) säkerställer att inga inställningar eller justeringar på plats krävs. Signalen för varje enskild kanal justeras automatiskt, vilket kompenserar för felinställning och föroreningar under drift.

SG 16 har funktionen sekventiell blanking som gör att ljusridån kan placeras i styrspåren på en industriport, där dörren går direkt framför skyddsområdet och bryter strålarna sekventiellt från topp till botten. Funktionen säkerställer att systemet kan skilja mellan dörren och ett föremål genom att ignorera strålarna som blockeras av den rörliga dörren samtidigt som de nedanstående återstående ljusstrålarna lämnas aktiva för att detektera ett föremål under dörrkanten.

Två uppsättningar SG 16 ljusridåer kan konfigureras tillsammans via inkoppling för att bilda ett synkroniserat och multiplex Master/Slave- system, vilket säkerställer att optisk störning mellan de två uppsättningarna förhindras.

Både sändare och mottagare har felpolningsskydd. Mottagaren har dessutom kortslutningsskydd på utgången.
