Fotoceller

SM 6000 består av en sändare (SMT) och en mottagare (SMR) som finns i ett flertal modeller. Serien erbjuder hus i M12, slät 10 mm eller  rektangulär 9,5 x 11,5 mm. Givarna ansluts med fast kabel eller via kontaktdon.

Mottagaren har transistorutgång NPN eller PNP (3-tråds) som alternativ kan den levereras med optokopplad utgång NPN/PNP (4-tråds). SMR finns i version 2 m räckvidd/0,5 ms reaktionstid eller 6 m räckvidd/5 ms reaktionstid.

Kontrollingången på SMT används för att temporärt stänga av ljusutsändningen om man t.ex vill uppnå en multiplexfunktion eller för att utföra en funktionstest av systemet. Det går även att få en känslighetsjustering om man kopplar in en potentiometer mellan kontrollingången och minus.

Både sändaren och mottagaren har felpolningsskydd för matningsspänningen. Mottagaren är dessutom försedd med kortslutningsskydd.

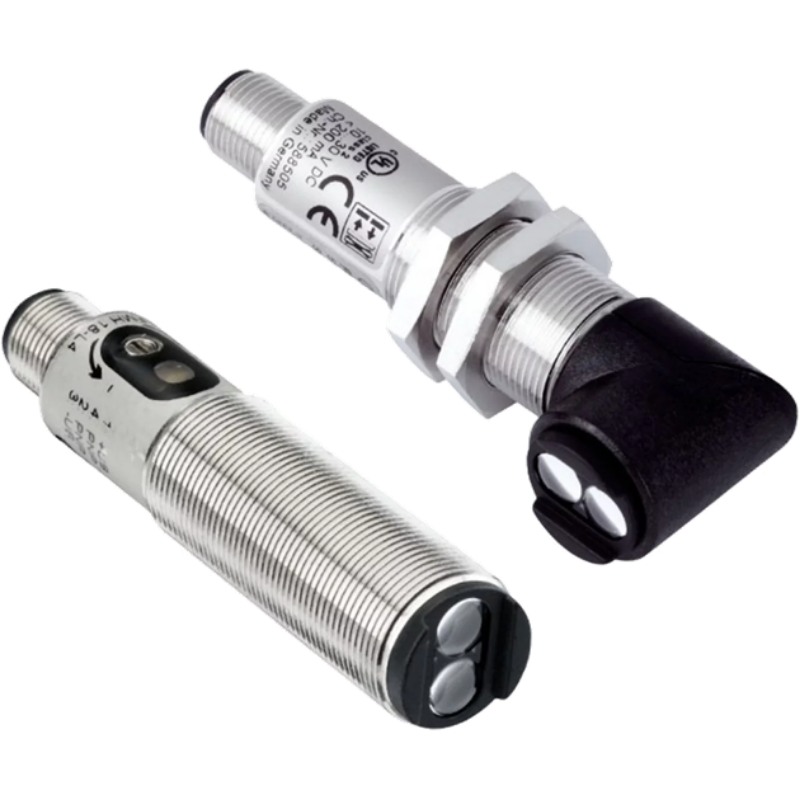

SM 7000 består av givare i M18 hus med antingen en sändare (SMT) och en mottagare (SMR), en direktavkännande fotocell (SMP), en reflektorfotocell (SMRR) eller en fiberfotocell (SMPF). Samtliga typer har känslighetsjustering och kan levereras med fast kabel eller med kontaktdon.

Serien finns som 4-tråds NPN/PNP-utgång eller som 4-tråds PNP/PNP utgång, och matas med 10-30 V dc. Som standard finns även omkopplare för ljus/mörkerkoppling.

Mottagaren SMR levereras antingen med 7 m räckvidd/0,5 ms reaktionstid eller med 20 m räckvidd/2 ms reaktionstid. Kontrollingången på SMT används för att stänga av ljusutsändningen t.ex för multiplexing eller systemtest.

Serien har felpolningsskydd och kortslutningsskydd.

SM 8000 består av givare i M18 hus med antingen en SMT (sändare) ihop med SMR (mottagare), SMP (direktavkännande fotocell), SMRR (reflektorfotocell) eller SMPF (fiberfotocell).

Samtliga versioner har känslighetsjustering och levereras med anslutning via fast kabel eller kontaktdon.

Serien finns med 3-tråds NPN alt. PNP utgång eller som 2-tråds SCR-utgång för matningsspänning 20-250 V ac. Båda versionerna har ljus/mörkerkopplingsfunktion. Kontrollingång på SMT (10-30 V dc) är avsedd att användas för att temporärt stänga av utsändningen av infrarött ljus t.ex. för funktionstest eller vid multiplexing.

Likströmsversionen har felpolnings- och kortslutningsskydd.

SM 9000 består av en sändare (SMT) och en mottagare (SMR). Serien erbjuder M18 hus i plast eller rostfritt stål och ansluts med fast kabel eller via kontaktdon.

Serien finns som 5-tråds med NPN, PNP eller Solid state utgång med matningsspänning 10-30 V dc. Som standard finns även omkopplare för ljus/mörkerkoppling.

Kontrollingången på sändaren (SMT) kan användas till att temporärt avbryta utsändningen av infrarött ljus t.ex för multiplexing eller systemtest. Det går också att reglera ljusstyrkan genom att ansluta en extern potentiometer mellan kontrollingången på sändaren (SMT) och systemets minus.

SM 9000-serien har störningseliminering som gör att upp till 4 individuella sensorpar kan arbeta oberoende, detta konfigureras genom ett 2-tråds kanalval i SMT och SMR, vilket säkerställer att optisk störning mellan kanalerna förhindras.

Både sändaren och mottagaren har som standard felpolningsskydd. Mottagarens utgång är dessutom försedd med kortslutningsskydd.

Serien SP 2000 innehåller en SMT (sändare) ihop med en SMR (mottagare), SPP (direktavkännande fotocell), SPRR (reflektorfotocell), SPPR (polariserad reflektorfotocell) eller en SPBS (bakgrundsavbländad fotocell). Alla modeller har känslighetsjustering via potentiometer och ansluts med kabel. Likströmsversionen kan dessutom levereras med roterbart kontaktdon (M12).

Serien finns med 4-tråds NPN/PNP-utgång som matas 10-30 V dc eller som 5-tråds version med reläutgång och matning 12-240 V dc/20-240 V ac. Båda modellerna har ljus/mörkerkoppling och tidsfördröjning 0-10 sekunder.

Testingången på SPT (sändare) med matning 10-30 V dc stänger temporärt av ljusutsändningen, vilket möjliggör t.ex systemtest eller multiplexing.

Likströmsversionen har kortslutningsskydd och felpolningsskydd.

PA 01 är en 1-kanalig förstärkare som används ihop med ett set LT (sändare) och LR (mottagare) ur serie 101, 100, 110 eller 120.

Förstärkaren finns med automatisk och/eller manuell känslighetsjustering, med eller utan tidsfördröjning. Som utgång kan man välja relä eller NPN/PNP transistor. Ljus/mörkerkoppling samt lång/kort räckvidd kan ställas in på DIP-switchar.

I autoläge krävs en kalibrering. Med ett tryck på teach-in knappen anpassas ljusstyrkan efter vad applikationen kräver. I efterhand anpassas ljusstyrkan automatiskt beroende på eventuell nedsmutsning eller eventuell felinriktning. I manuellt läge fungerar teach-in knappen som systemtest, dvs. ett tryck stänger av sändaren temporärt.

LED drivdonet gör det möjligt att ansluta givare med inbyggd LED för indikering av utgångsstatus och matningsspänning. Den patenterade funktionen STF tillåter upp till 3 identiska system att arbeta nära varandra utan att störning mellan systemen uppstår. Förstärkaren ändrar automatiskt våglängden på utsänt ljus om den upptäcker inkräktande ljus.

PA 10 är en 1-kanalig förstärkare som kan användas tillsammans med givare ur serie 100, 110 eller 120.

Förstärkaren har manuell känslighetsjustering via en integrerad potentiometer. Utsignal kan erhållas från antingen ett relä eller en NPN/PNP transistor, beroende på modell. Förstärkaren har ljus/mörkerkopplingsfunktion samt omkopplare för lång eller kort räckvidd.

PA 11 är en 1-kanalig förstärkare som används ihop med givare ur serie 100, 110 eller 120.

Förstärkaren har manuell känslighetsinställning via potentiometer på fronten. Utgång kan erhållas via relä och/eller transistor. Den har till- och frånslagsfördröjning samt inställning ljus/mörkerkoppling.

En mikroprocessor kontrollerar under drift funktionen på sändare och mottagare och detekterar automatiskt eventuella elektriska fel. Indikering sker via LED på fronten. Förstärkaren har även drivdon för LED indikering på givare.

MPA 21 är en 2-kanals förstärkare som kan användas ihop med givare ur serie 100, 110 eller 120.

De två kanalerna arbetar oberoende av varandra och mulitplexfunktionen säkerställer att givarparen ej kan påverkas av varandra. MPA 21 kan erhållas med transistorutgång eller reläutgång, med eller utan tidsfördröjning.

Förstärkarserien erbjuder manuell räckviddsinställning via potentiometer placerad på fronten, samt inställning av ljus/mörkerkoppling och lång/kort räckvidd.

PAB 10 är en 1-kanals förstärkare som kan kopplas samman med andra enheter i PAB-serien via BUS-koppling. Förstärkaren arbetar ihop med givare ur serie 100, 110 eller 120.

Fotocellförstärkaren har manuell känslighetsjustering via potentiometer på fronten. Utgångssignalen kan erhållas som relä eller transistor. Till/frånslagsfördröjning (0-10 sek.) ställs in via potentiometer. Det finns även möjlighet att via switch ställa in ljus eller mörkerkoppling samt lång eller kort räckvidd.

Förstärkaren kan via BUS-anslutning på baksidan kopplas samman med upp till nio förstärkare ur PAB-serien. På så vis erhåller man ett fotocellsystem med multiplexfunktion där givarna ej kan störa varandra. Man kan via DIP-switchar ställa in om man önskar gemensam utgång eller separat utgång för varje kanal. PAB kan spänningsmatas externt via plint eller genom BUS-anslutning med PPB 00.

På förstärkaren finns testingång som kan användas till att temporärt släcka sändaren. Man kan på detta sätt kontrollera funktionen hos fotocellen, genom att kontrollera utgångsstatus före och efter aktivering av testingången. Det finns även en utgång för alarm, som aktiveras om systemet upptäcker ett internt fel. Drivdon för LED på givare är standard i PAB-serien.

PAB 20 är en 2-kanalig fotocellförstärkare med multiplexfunktion som används tillsammans med givare ur serie 100, 110 eller 120. De två kanalerna arbetar oberoende av varandra med sitt respektive givarpar. Multiplexfunktionen säkerställer att givarna ej kan störa varandra.

Försärkaren har manuell känslighetsjustering för varje kanal via potentiometer på fronten. PAB 20 kan levereras med 2st reläutgångar eller 2st transistorutgångar. Inställning av ljus/mörkerkoppling och lång/kort räckvidd utföres via switchar som är placerade på fronten. Till/frånslagsfördröjning (0-10 sek.) regleras via potentiometrar. PAB 20 kan med hjälp av BUS-anslutningen länkas samman med upp till 9 andra förstärkare ur PAB-serien så att totalt 29 st kanaler erhålles. BUS-anslutningen sker på förstärkarens baksida och döljs vid montaget av DIN-skenan. BUS-kopplingen möjliggör kommunikation mellan samtliga förstärkare som ingår i systemet, varför en multiplexfunktion erhålles och givarna i systemet kan ej störa varandra.

Spänningsmatning sker antingen externt via plintanslutning eller med spänningsaggregat PPB 00 som strömförsörjer samtliga enheter i systemet via BUS-anslutningen. PAB 20 har testingång där man temporärt kan släcka sändaren. Den har även alarmutgång som aktiveras vid givarfel eller när signalstyrkan är för låg. Drivdon för LED på givare gör det möjligt att kontrollera utgångsstatus samt matningsspänning ute vid givarna.

PAB 30 är en 3-kanals fotocellförstärkare med multiplexfunktion som arbetar ihop med givare ur serie 100, 110 eller 120. Multiplexfunktionen säkerställer att inget givarpar kan påverkas av andra system som är monterade i närheten.

Förstärkaren har manuell känslighetsjustering för varje kanal. Man kan erhålla 3 st reläutgångar eller 3 st transistorutgångar med till/frånslagsfördröjning 0-10 sekunder. Ljus/mörkerkoppling och lång/kort räckvidd inställes via switchar på fronten. Förstärkarna kan kopplas samman med upp till 9 st förstärkare ur PAB-serien via BUS-koppling.

På detta sätt kan man skapa ett master/slave system med totalt 30 kanaler. BUS-kopplingen möjliggör kommunikation mellan samtliga ingående enheter så att en multiplexfunktion erhålles. En gemensam utgång från varje ingående modul kan erhållas likväl som en individuell signal från varje kanal. Spänningsmatning sker förslagsvis via BUSkopplingen med PPB 00 eller externt via plintanslutning.

PAB 30 har testingång där man temporärt kan stänga av utsändningen av infrarött ljus för att på så vis läsa av statusändring på utgången. Det finns även en alarmutgång som indikerar låg signalstyrka eller givarfel. Drivdon för LED gör det möjligt att utnyttja indikering av utgångsstatus samt matningsspänning på givare.

Systemet består av en sändare LT och en mottagare LR som arbetar tillsammans med en förstärkare av typen PA, MPA eller PAB.

Givarna kan levereras i en mängd olika kapslingar och med fast kabel eller kontaktdon. Se produktdatablad för information om räckvidder, kapslingar och kompatibla förstärkare.

I serien finns även givare med LED. Om dessa givare kopplas till en förstärkare med LED-drivdon erhålls indikering för matningsspänning samt utgångsstatus.

Givare med fast kabel finns i version med ATEX-certifikat (II 3 G Ex nA IIC T6 Gc and II 3D Ex tc IIIC T100 ºC Dc)

OFS är en serie optiska gaffelgivare med integrerad förstärkare som arbetar enligt principen sändare-mottagare. Kapslingen är i robust aluminiumutförande och finns med öppningar från 10-220 mm. Serien finns tillgänglig med både infrarött ljus (OFS) och synligt rött ljus (OFSR).

Serien har 3-tråds anslutning med NPN eller PNP utgång. Matning sker med 10-35 V dc.

Samtliga modeller har känslighetsjustering samt ljus/mörkeromkoppling. Kopplingsfrekvensen är max 5000 Hz. Gaffelfotocellen har felpolningsskydd och utgången är kortslutningsskyddad.

OAS är en serie optiska fotocellsramar med integrerad förstärkare som arbetar enligt principen sändare-mottagare. Kapslingen är i robust aluminiumutförande och finns tillgänglig i en mängd olika ramstorlekar från 50 mm till 250 mm. Kapslingen finns med både öppen (OAS) eller sluten (OAST) ram.

Serien har 3-tråds anslutning med PNP utgång och matning sker med 24 V dc. Samtliga modeller har känslighetsjustering via potentiometer.

Serien har en upplösning från 0,5 mm till 4,0 mm och en kopplingsfrekvens på 5000 Hz. Fotocellsramen har felpolningsskydd och utgången är kortslutningsskyddad.
