Sändare/mottagare

SM 6000 består av en sändare (SMT) och en mottagare (SMR) som finns i ett flertal modeller. Serien erbjuder hus i M12, slät 10 mm eller  rektangulär 9,5 x 11,5 mm. Givarna ansluts med fast kabel eller via kontaktdon.

Mottagaren har transistorutgång NPN eller PNP (3-tråds) som alternativ kan den levereras med optokopplad utgång NPN/PNP (4-tråds). SMR finns i version 2 m räckvidd/0,5 ms reaktionstid eller 6 m räckvidd/5 ms reaktionstid.

Kontrollingången på SMT används för att temporärt stänga av ljusutsändningen om man t.ex vill uppnå en multiplexfunktion eller för att utföra en funktionstest av systemet. Det går även att få en känslighetsjustering om man kopplar in en potentiometer mellan kontrollingången och minus.

Både sändaren och mottagaren har felpolningsskydd för matningsspänningen. Mottagaren är dessutom försedd med kortslutningsskydd.

SM 7000 består av givare i M18 hus med antingen en sändare (SMT) och en mottagare (SMR), en direktavkännande fotocell (SMP), en reflektorfotocell (SMRR) eller en fiberfotocell (SMPF). Samtliga typer har känslighetsjustering och kan levereras med fast kabel eller med kontaktdon.

Serien finns som 4-tråds NPN/PNP-utgång eller som 4-tråds PNP/PNP utgång, och matas med 10-30 V dc. Som standard finns även omkopplare för ljus/mörkerkoppling.

Mottagaren SMR levereras antingen med 7 m räckvidd/0,5 ms reaktionstid eller med 20 m räckvidd/2 ms reaktionstid. Kontrollingången på SMT används för att stänga av ljusutsändningen t.ex för multiplexing eller systemtest.

Serien har felpolningsskydd och kortslutningsskydd.

SM 8000 består av givare i M18 hus med antingen en SMT (sändare) ihop med SMR (mottagare), SMP (direktavkännande fotocell), SMRR (reflektorfotocell) eller SMPF (fiberfotocell).

Samtliga versioner har känslighetsjustering och levereras med anslutning via fast kabel eller kontaktdon.

Serien finns med 3-tråds NPN alt. PNP utgång eller som 2-tråds SCR-utgång för matningsspänning 20-250 V ac. Båda versionerna har ljus/mörkerkopplingsfunktion. Kontrollingång på SMT (10-30 V dc) är avsedd att användas för att temporärt stänga av utsändningen av infrarött ljus t.ex. för funktionstest eller vid multiplexing.

Likströmsversionen har felpolnings- och kortslutningsskydd.

SM 9000 består av en sändare (SMT) och en mottagare (SMR). Serien erbjuder M18 hus i plast eller rostfritt stål och ansluts med fast kabel eller via kontaktdon.

Serien finns som 5-tråds med NPN, PNP eller Solid state utgång med matningsspänning 10-30 V dc. Som standard finns även omkopplare för ljus/mörkerkoppling.

Kontrollingången på sändaren (SMT) kan användas till att temporärt avbryta utsändningen av infrarött ljus t.ex för multiplexing eller systemtest. Det går också att reglera ljusstyrkan genom att ansluta en extern potentiometer mellan kontrollingången på sändaren (SMT) och systemets minus.

SM 9000-serien har störningseliminering som gör att upp till 4 individuella sensorpar kan arbeta oberoende, detta konfigureras genom ett 2-tråds kanalval i SMT och SMR, vilket säkerställer att optisk störning mellan kanalerna förhindras.

Både sändaren och mottagaren har som standard felpolningsskydd. Mottagarens utgång är dessutom försedd med kortslutningsskydd.

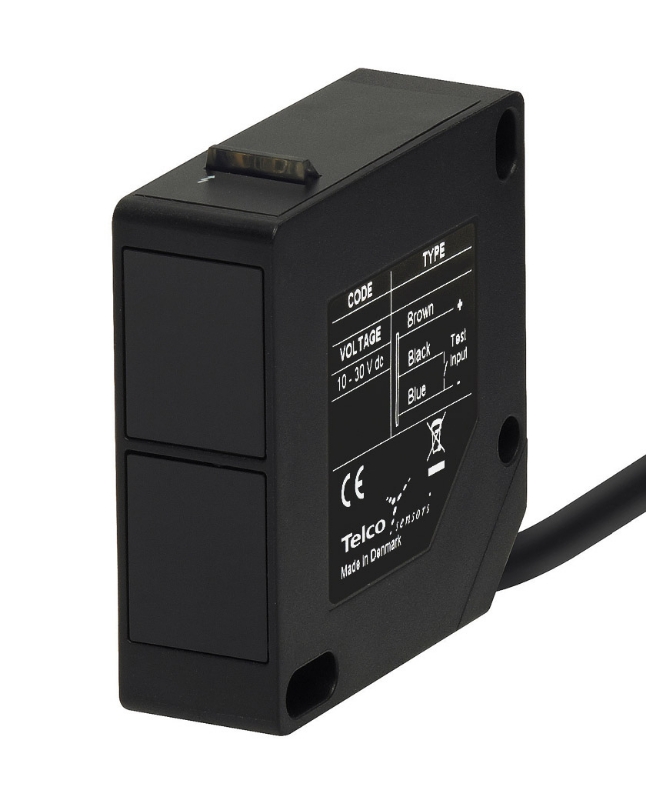

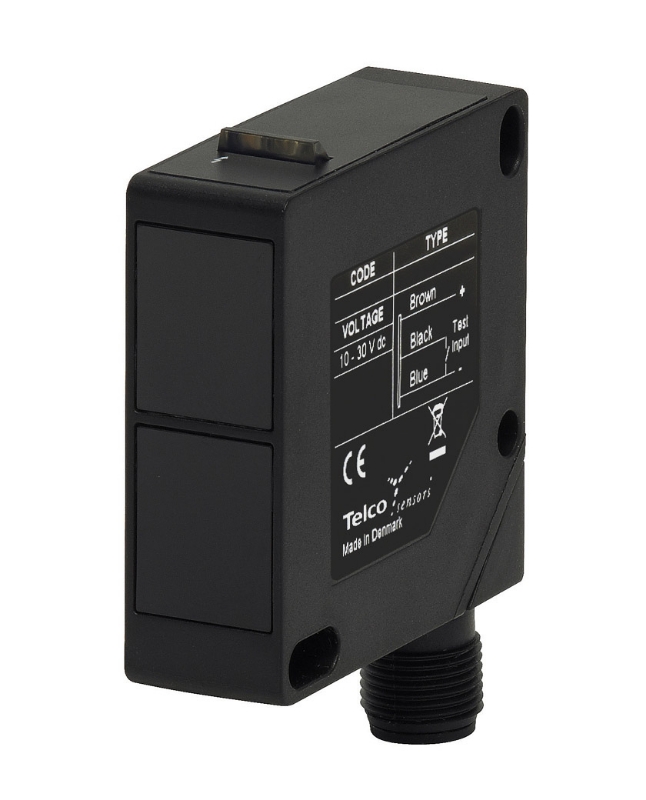

Serien SP 2000 innehåller en SMT (sändare) ihop med en SMR (mottagare), SPP (direktavkännande fotocell), SPRR (reflektorfotocell), SPPR (polariserad reflektorfotocell) eller en SPBS (bakgrundsavbländad fotocell). Alla modeller har känslighetsjustering via potentiometer och ansluts med kabel. Likströmsversionen kan dessutom levereras med roterbart kontaktdon (M12).

Serien finns med 4-tråds NPN/PNP-utgång som matas 10-30 V dc eller som 5-tråds version med reläutgång och matning 12-240 V dc/20-240 V ac. Båda modellerna har ljus/mörkerkoppling och tidsfördröjning 0-10 sekunder.

Testingången på SPT (sändare) med matning 10-30 V dc stänger temporärt av ljusutsändningen, vilket möjliggör t.ex systemtest eller multiplexing.

Likströmsversionen har kortslutningsskydd och felpolningsskydd.
