MOSAIC MI8O2C
Artikelnummer:1100110
Expansionsenhet med säkra I/O. 8 ingångar. 2 OSSD par (SIL 3). Fjäderplintar
Snabbfakta
Säkerhetsnivå:
PL e
Säkerhetsingångar:
8 digitala ingångar
Säkerhetsutgångar:
2 OSSD par (400 mA)
Statusutgångar:
2 PNP (100 mA)
Testutgångar:
4
Allmänt
Expansionsenhet för säkra digitala in- och utgångar.
8 digitala ingångar.
2 ingångar för reset och övervakning av externa komponenter (EDM).
2 par OSSD utgångar.
2 statusutgångar.
4 testutgångar.
8 digitala ingångar.
2 ingångar för reset och övervakning av externa komponenter (EDM).
2 par OSSD utgångar.
2 statusutgångar.
4 testutgångar.
Teknisk data
| Produktfamilj: | Mosaic |
| Typ: | Expansionsenhet |
| Säkerhetsnivå: | PL e |
| Säkerhetsingångar: | 8 digitala ingångar |
| Matningsspänning: | 24 V dc ± 20% |
| Indikering: | LED indikering för status och feldiagnos. LED indikering av: ingångar, OSSD utgångar och status utgångar |
| Säkerhetsutgångar: | 2 OSSD par (400 mA) |
| Typ av säkerhetsutgång: | 2 OSSD PNP (400 mA vid 24 VDC) med kortslutning-, överlast- och polaritetsskydd |
| Statusutgångar: | 2 PNP (100 mA) |
| Testutgångar: | 4 |
| BUS-koppling inkluderad: | Ja |
| BUS kommunikation: | Ja |
| Start/Restart ingångar och EDM: | 2 |

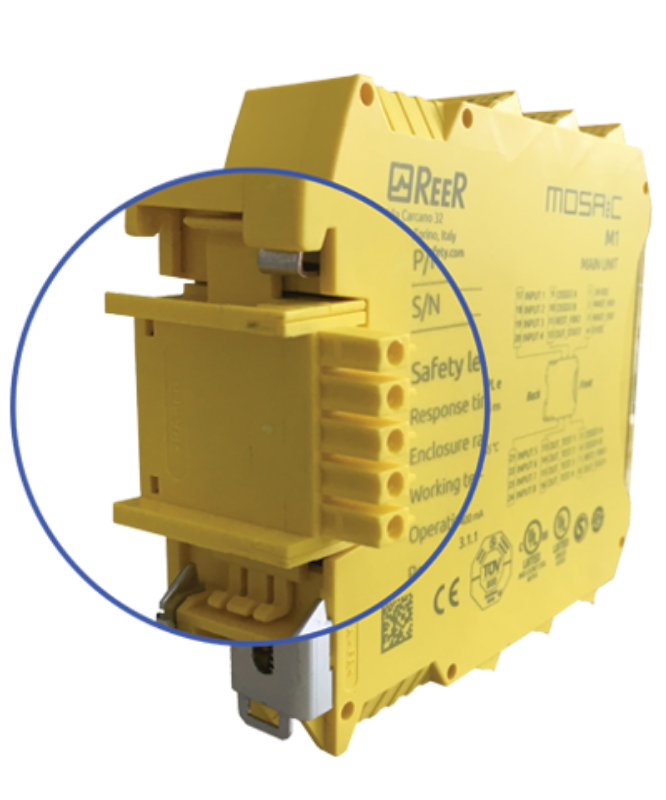

| Anslutning: | Frånskiljbara plintar, fjäderanslutning |
| Dimensioner H x B x D: | 108 x 22,5 x 114,5 mm |
| Infästning: | 35 mm DIN skena enligt EN 50022-35 standard |
| Driftstemperatur: | -10...55 °C |
| IP-Klass: | Hus IP20 - Kontaktblock IP2X |
| Godkännande / Standarder: | CE; TÜV SUD; UL Listed; WEEE; China RoHs; RoHs; EN8120/50; UKCA |
