Allmänt
Hastighetesövervakning (upp till Pl e) för: stilleståndsövervakning, max hastighet, hastighetsintervall och riktningskontroll.
RJ-45 anslutning för pulsgivare och anslutningsplint för induktiva givare.
Max frekvens för pulsgivare: upp till 500 kHz (300 kHz för HTL pulsgivare).
Max frekvens för induktiva givare: upp till 5kHz.
Möjlighet till övervakning av två individuella axlar.
RJ-45 anslutning för pulsgivare och anslutningsplint för induktiva givare.
Max frekvens för pulsgivare: upp till 500 kHz (300 kHz för HTL pulsgivare).
Max frekvens för induktiva givare: upp till 5kHz.
Möjlighet till övervakning av två individuella axlar.
Teknisk data
| Produktfamilj: | Mosaic |
| Typ: | Expansionsenhet |
| Säkerhetsnivå: | PL e |
| Säkerhetsingångar: | 4 digitala ingångar |
| Matningsspänning: | 24 V dc ± 20% |
| Indikering: | LED indikering för status och feldiagnos. LED indikering av: induktiva-/pulsgivare ingångar och hastighet av övervakad axel (inom området, stillestånd. överhastighet) |

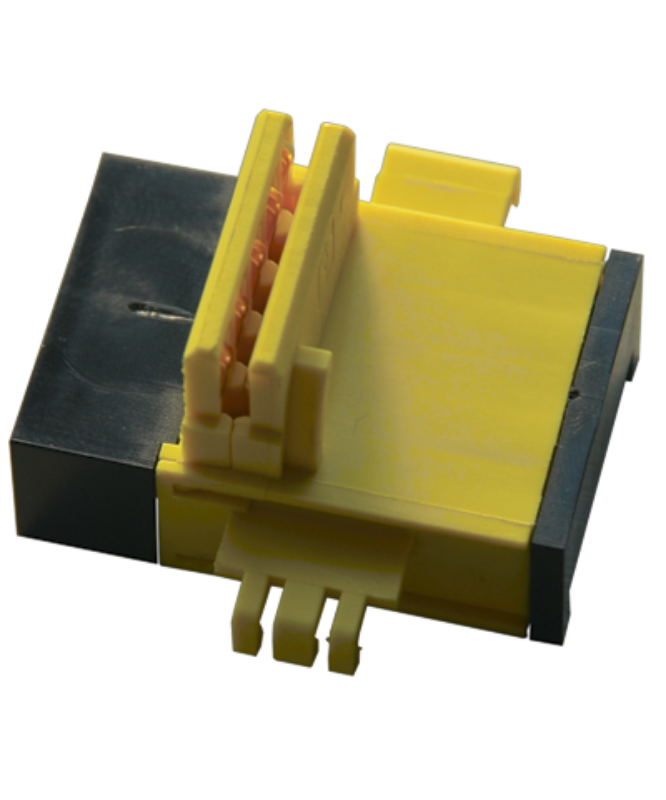

| BUS-koppling inkluderad: | Ja |
| BUS kommunikation: | Ja |
| Givartyp: | PNP/NPN - 3/4 trådar |
| Anslutning givare: | Plintanslutning |
| Max frekvens givare: | 5 |
| Max antal givare: | 2 |
| Max antal pulsgivare: | 2 |
| Max antal axlar: | 2 |

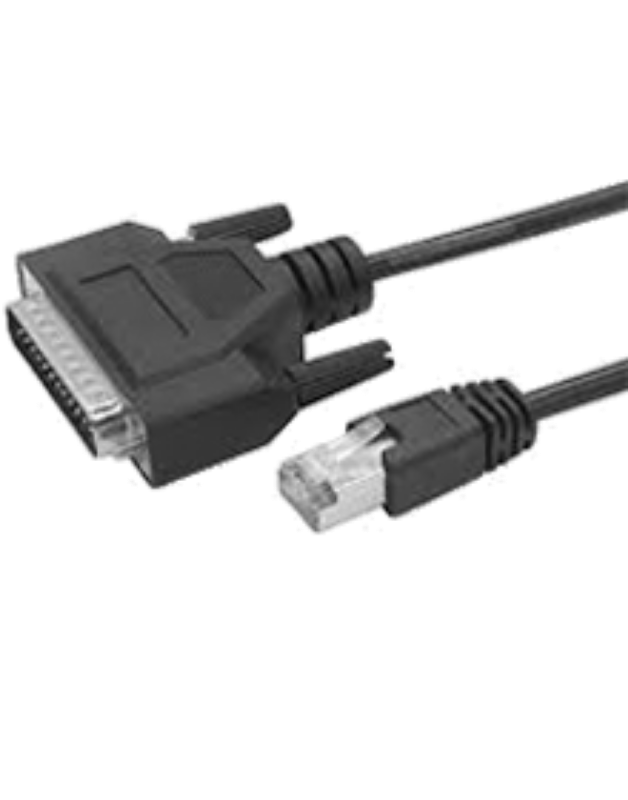

| Anslutning pulsgivare: | RJ45 |
| Max frekvens pulsgivare: | 500 |
| Interface pulsgivare: | TTL |

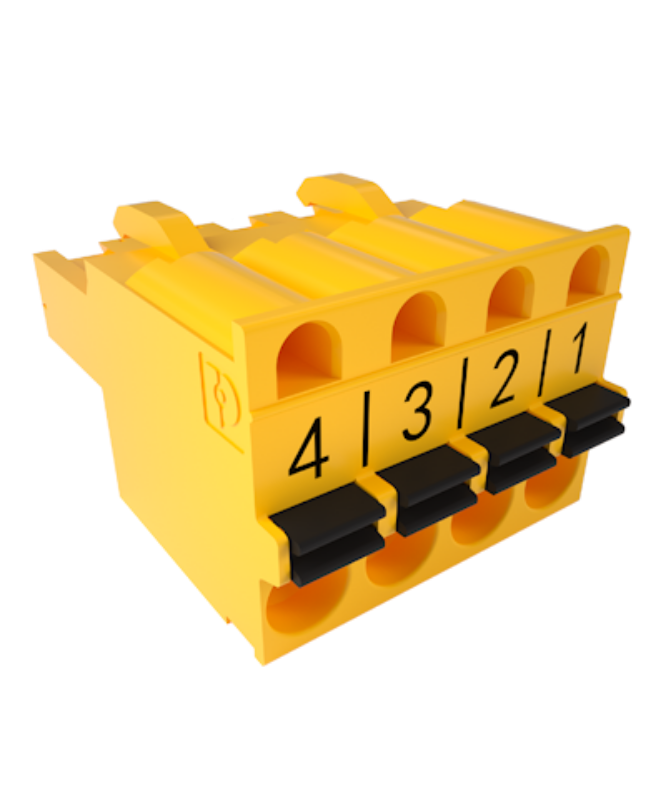

| Anslutning: | Frånskiljbara plintar, fjäderanslutning |
| Dimensioner H x B x D: | 108 x 22,5 x 114,5 mm |
| Infästning: | 35 mm DIN skena enligt EN 50022-35 standard |
| Driftstemperatur: | -10...55 °C |
| IP-Klass: | Hus IP20 - Kontaktblock IP2X |
| Godkännande / Standarder: | CE; TÜV SUD; UL Listed; WEEE; China RoHs; RoHs; UKCA |
| Producent: | Reer S.p.A. |
