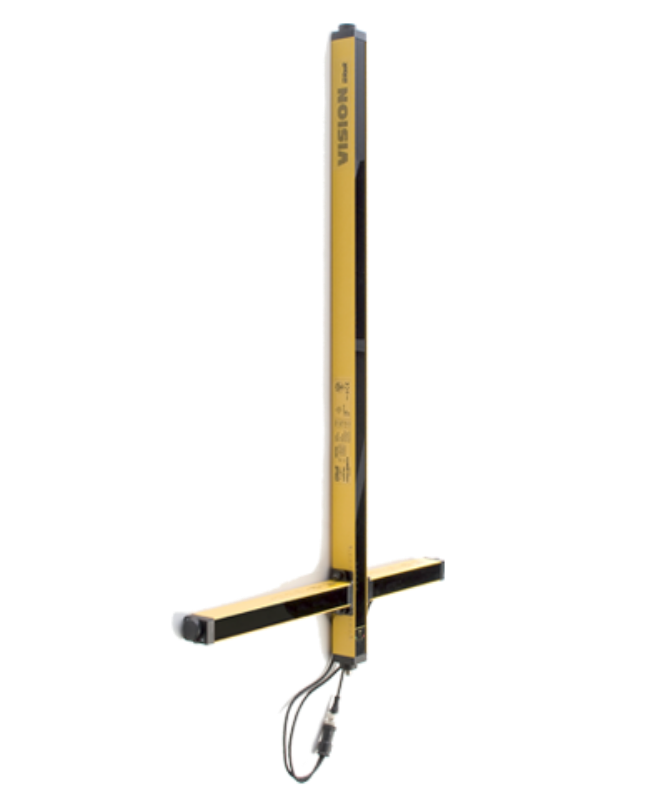

VISION MXL L3B
Reer säkerhetsljusbom
Artikelnummer:1344831
Ljusbom för personsäkerhet med automatisk eller manuell återställning samt EDM. L-logik (endast utpassage av gods). Områdesskydd. Integrerad mutingfunktion.
Snabbfakta
Säkerhetsnivå:
Typ 2 - PL c
Aktiv höjd:
800 mm
Upplösning:
3 ljusstrålar
Max räckvidd:
2.5 m
Återställning:
Integrerad - Valbart automatisk eller manuell
Typ:
Sändare / Mottagare
Mutingfunktion:
Integrerad med mutingarmar
Allmänt
- Ljusstråleskydd 35 x 45 mm, Typ 2, SILCL 1, PL c, Kat. 2.
- Ljusstråleskyddet är enkelt att installera och kräver inte någon programmering vilket även gör den enkel att vid behov byta ut. Konfigurering sker genom olika anslutningar av ledarna.
- Det finns möjlighet att ansluta externa mutinggivare för muting av utpassage, L-logik.
- Maximal längd på kabeln (oskärmad) är 100 m.
- Ingående delar: sändare, mottagare, mutingarmar och fästen.
Teknisk data
| Produktfamilj: | VISION |
| Typ: | Sändare / Mottagare |
| Säkerhetsnivå: | Typ 2 - PL c |
| Aktiv höjd: | 800 mm |
| Skydd: | Tillträde |
| Max räckvidd: | 2.5 m |
| Återställning: | Integrerad - Valbart automatisk eller manuell |
| Övervakningsfunktion: | Integrerad |
| Responstid: | 4,5 ms |
| Antal ljusstrålar: | 3 |
| Typ av säkerhetsutgång: | 2 st felsäkra PNP (500 mA vid 24 V dc) med skydd mot kortslutning, överlast- och polaritetsskydd |
| Säkerhetsutgångar: | 2 felsäkra PNP (500 mA vid 24 V dc) |
| Indikering: | LED indikering för status och diagnostik |
| Mutingfunktion: | Integrerad med mutingarmar |
| Mutinglogik: | L-logik (utpassage) med 2 givare - Korslagda ljusstrålar |
| Mutingarmar: | Justerbar höjd och lutning |
| Mutinggivare: | 2 fotoceller, inbyggda, förinställda och kontakterade med korslagda ljusstrålar |
| Max override time-out: | 15 min. |
| Max muting time-out: | 30 sek. eller 90 min. valbart |
| Max längd på anslutningskabel: | 100 m |
| Totalhöjd: | 1011 mm |
| Dimensioner: | 35 x 45 mm |
| Skyddskapsling: | Ingen |
| Infästning: | Fäste LS för bakre eller sido T-spår (inkluderade) eller topp och bottenmonterade svivelfästen SFB (tillval) |
| Upplösning: | 3 ljusstrålar |
| Matningsspänning: | 24 V dc ± 20% |
| Anslutning: | M12 5-polig kontakt (sändare), M16 12-polig kontakt (mottagare), M12 5-polig kontakt (muting sensor arms) |
| IP-klass: | IP65 |
| Driftstemperatur: | 0 ... 55 °C |
| Godkännande / Standarder: | CE; TÜV SUD; UL Listed ESPE; RoHs |
| Tillverkare: | Reer S.p.A. |
